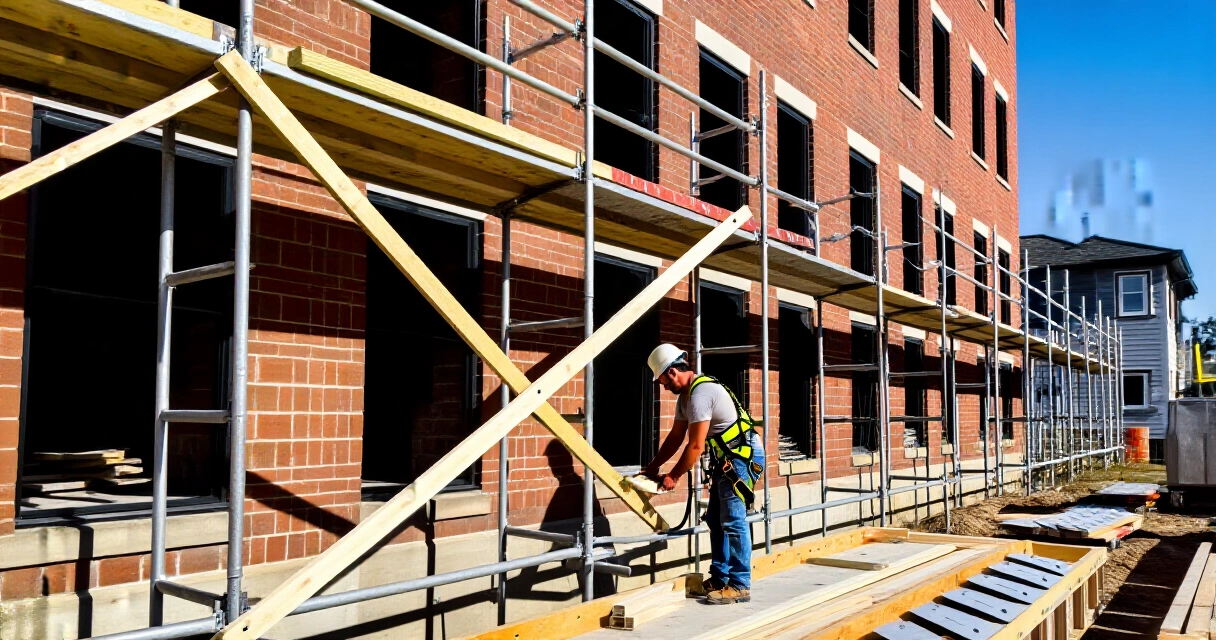

Монтаж рамных лесов: правила сборки, крепление к фасаду и техника безопасности

Что такое рамные леса и где их применяют

Рамные строительные леса — это самая распространённая система вспомогательных конструкций для работ на высоте. Их основу составляют плоские сварные рамы из стальной трубы, которые устанавливаются друг на друга вертикальными ярусами и связываются между собой диагоналями, ригелями и настилами. Благодаря простоте элементов и высокой скорости сборки такие леса используют на 70–80 % объектов малоэтажного и среднеэтажного строительства.

Область применения очень широка: штукатурные и покрасочные фасадные работы, утепление стен, монтаж вентилируемых фасадов, кладка, реставрация и ремонт. Стандартная рама рассчитана на рабочую ширину около 1 метра, что позволяет разместить не только рабочего, но и запас материала на настиле. Высота одной секции по вертикали обычно составляет 2 метра, шаг вдоль стены — 2 или 3 метра.

Важно понимать, что рамные леса относятся к средствам подмащивания повышенной опасности. Ошибки при сборке или креплении приводят не к косметическим дефектам, а к обрушению и травмам. Поэтому монтаж должен вести обученный персонал по проекту производства работ (ППР), а не «на глаз».

Подготовка основания под установку

Надёжность всей конструкции начинается с грунта под ней. Основание должно быть спланированным, уплотнённым и способным воспринимать сосредоточенную нагрузку от опорных стоек. На слабых, насыпных или размокающих грунтах установка рам напрямую недопустима — под опоры укладывают деревянные подкладки (лаги) сечением не менее 50 мм, распределяющие давление на большую площадь.

Каждую стойку выставляют на регулируемый винтовой домкрат (башмак), который позволяет компенсировать уклон площадки и вывести первый ярус строго в горизонт. Отклонение от вертикали проверяют отвесом или уровнем: допуск обычно не превышает 1 мм на 1 метр высоты. Перекос нижнего яруса накапливается и умножается с каждым следующим уровнем, поэтому именно первую раму выставляют особенно тщательно.

Нельзя ставить леса на кирпичи, случайные обрезки или строительный мусор — такие подкладки раскалываются под нагрузкой. Если рядом проходит траншея или котлован, опоры отодвигают от бровки на расстояние, исключающее обрушение откоса под весом конструкции.

Последовательность сборки по ярусам

Сборку ведут снизу вверх, ярус за ярусом, не забегая вперёд. Сначала выставляют два башмака под первую пару рам, устанавливают рамы, соединяют их горизонтальным ригелем и диагональной связью, образующей жёсткий пространственный блок. Только убедившись в устойчивости и вертикальности первой ячейки, переходят к следующей вдоль стены.

Рамы соединяются между собой по высоте через штыревые или флажковые замки — верхняя рама насаживается на выступающие штыри нижней. На каждом рабочем ярусе укладывают сплошной настил из инвентарных щитов или обрезной доски толщиной не менее 40 мм, без зазоров и качающихся концов. Настилы обязательно фиксируют от смещения и сноса ветром.

Базовые правила безопасной сборки удобно держать в виде короткого чек-листа:

• монтаж и демонтаж — только сверху вниз/снизу вверх, без пропуска ярусов;
• каждый рабочий ярус имеет сплошной настил и бортовую доску высотой не менее 150 мм;
• ограждение по внешнему контуру — поручень и промежуточный элемент, общая высота от 1,1 м;
• подъём людей только по штатным лестницам-стремянкам внутри секций, а не по рамам;
• работа на высоте — с использованием страховочной привязи, закреплённой за надёжную точку.

Крепление к фасаду и анкеровка

Свободностоящие леса устойчивы лишь до высоты примерно в 3–4 раза больше меньшей стороны основания. Дальше конструкция обязательно раскрепляется к стене анкерами — это ключевой узел, воспринимающий ветровую и опрокидывающую нагрузку. Анкер представляет собой закладной элемент в стене и трубу-удлинитель с хомутом, соединяющую его с рамой.

Схема анкеровки задаётся расчётом и указывается в паспорте системы, но общее правило — крепления располагают в шахматном порядке. Типовая частота: одно крепление на 4 квадратных метра поверхности лесов, а по вертикали — не реже чем через 4 метра. Возле углов здания, торцов и в зонах повышенного ветрового напора шаг креплений уменьшают.

Анкер должен держаться не в штукатурке или утеплителе, а в несущем материале стены — бетоне, полнотелом кирпиче. Перед началом работ выборочно проверяют усилие вырыва: слабый анкер, установленный в пустотелый блок, создаёт ложное чувство надёжности и вырывается именно в момент ветровой нагрузки.

Нагрузки и несущая способность

Рамные леса проектируются под нормируемую полезную нагрузку, которую нельзя превышать складированием материала. Для большинства фасадных систем расчётная равномерная нагрузка на настил составляет 200 кг/м² (лёгкий, отделочный режим) или 300 кг/м² (каменные работы). Одновременная работа на нескольких ярусах друг над другом резко увеличивает суммарную нагрузку на стойки.

Ориентировочные параметры типовых режимов удобно сравнивать в таблице. Значения приведены как усреднённые для рамных систем — точные цифры всегда берут из паспорта конкретного производителя.

Складировать поддоны, мешки и растворные ящики на настиле выше нормы недопустимо. Тяжёлые материалы размещают у стоек, а не в середине пролёта настила, где изгибающий момент максимален. Запас поднимают порциями, а не создают на ярусе долговременный склад.

Молниезащита, электробезопасность и заземление

Металлические леса — это протяжённая токопроводящая конструкция, и это создаёт два риска: поражение током при контакте с повреждённой проводкой инструмента и притяжение атмосферного разряда. Поэтому на объектах высотой и в зонах, где возможна гроза, леса присоединяют к контуру заземления, а на верхнем ярусе устраивают молниеприёмники.

Сопротивление заземляющего устройства нормируется и обычно не должно превышать 15 Ом. Все электрические кабели переносного инструмента прокладывают так, чтобы они не тёрлись об острые кромки труб; повреждённую изоляцию заменяют немедленно. Работать электроинструментом с лесов во время дождя и грозы запрещено.

Отдельное внимание — расстоянию до воздушных линий электропередачи. Приближать леса и переносить длинномерные элементы вблизи ЛЭП без снятия напряжения и наряда-допуска нельзя: смертельно опасен даже приближённый разряд, без прямого касания провода.

Приёмка, эксплуатация и осмотры

Смонтированные леса высотой более 4 метров вводят в эксплуатацию только после приёмки с оформлением акта. Приёмку проводит ответственный за производство работ: проверяют вертикальность, комплектность настилов и ограждений, узлы креплений к стене, наличие заземления и лестниц. До подписания акта выход людей на леса запрещён.

В процессе эксплуатации леса ежедневно осматривает бригадир перед началом смены, а не реже одного раза в 10 дней — инженерно-технический работник. После дождя, снегопада, оттепели или сильного ветра (порывы свыше 15 м/с) обязателен внеочередной осмотр: намокшее основание может дать осадку, а ветровая нагрузка — ослабить крепления.

Зимой настилы регулярно очищают от снега и наледи и посыпают противоскользящим материалом. Любые обнаруженные дефекты — треснувшая рама, погнутый ригель, разболтанный замок — исключают элемент из работы до замены. Ремонтировать несущие детали сваркой на объекте кустарным способом недопустимо.

Типичные ошибки монтажа и как их избежать

Самая частая и опасная ошибка — отсутствие или недостаток анкеровки. Бригады экономят время, крепят леса «через раз», и конструкция стоит до первого сильного ветра. Вторая по распространённости проблема — установка на неподготовленное основание без подкладок и домкратов, из-за чего нижний ярус со временем «уходит» и вся плоскость теряет вертикаль.

Не менее опасны неполные настилы и снятые ради удобства бортовые доски и поручни: именно с недооборудованных ярусов происходит большинство падений с высоты. К типичным нарушениям также относятся перегруз настила материалом, использование некомплектных или разнотипных рам разных производителей в одной сборке и подъём людей по конструкции вместо лестниц.

Избежать этих ошибок помогает дисциплина: работа строго по паспорту системы и ППР, обучение и допуск монтажников, входной контроль элементов на отсутствие деформаций и обязательная приёмка по акту. Леса — это временная, но полноценная инженерная конструкция, и относиться к ним нужно так же ответственно, как к любой несущей части здания.

Источники

• Свод правил СП 49.13330 «Безопасность труда в строительстве» (Минстрой России)
• Европейский стандарт EN 12811 «Временные конструкции для работ. Рабочие леса» (CEN, Европейский комитет по стандартизации)
• Рекомендации Международной организации труда (ILO) по безопасности при работах на высоте
