Вибрирование бетонной смеси: как правильно уплотнять бетон и избежать раковин в конструкции

Зачем бетон нужно уплотнять

Свежеуложенная бетонная смесь всегда содержит от 5 до 20 % вовлечённого воздуха в виде пузырьков, которые образуются при перемешивании, транспортировке и укладке. Если этот воздух не удалить, он остаётся внутри конструкции в виде пустот и каверн, резко снижая плотность, прочность и водонепроницаемость затвердевшего бетона. Каждый процент невытесненного воздуха уменьшает прочность на сжатие примерно на 5–6 %, поэтому плохо провибрированная конструкция может недобрать до трети проектной марки.

Вибрирование переводит смесь в состояние временной текучести: под действием высокочастотных колебаний трение между зёрнами заполнителя падает, смесь становится подвижной и заполняет весь объём опалубки, плотно обжимая арматуру. Одновременно более тяжёлые частицы оседают, а лёгкие пузырьки воздуха всплывают к поверхности и выходят наружу. Именно поэтому уплотнение — не вспомогательная, а обязательная технологическая операция, прописанная в проекте производства работ.

Особенно критично качественное уплотнение для густоармированных и тонкостенных конструкций: колонн, стен, монолитных перекрытий, ригелей. Здесь смесь должна пройти между близко расположенными стержнями арматуры, и без вибрации она неизбежно образует раковины именно в самых нагруженных зонах — у арматурных каркасов и в углах опалубки.

Основные виды вибраторов

Для строительных задач применяют несколько типов вибрационного оборудования, различающихся по способу передачи колебаний. Глубинные (внутренние) вибраторы — наиболее распространённый инструмент для монолитного строительства. Рабочий орган в виде булавы (наконечника) погружают непосредственно в смесь, колебания передаются в толщу бетона. Наружные (поверхностные) вибраторы крепят к опалубке или укладывают на поверхность и применяют для тонких плит и труднодоступных конструкций.

Выбор типа и мощности зависит от толщины конструкции, густоты армирования и подвижности смеси. Для стен толщиной до 200 мм и колонн подходят глубинные вибраторы с булавой диаметром 38–51 мм, для массивных фундаментов — булавы 76 мм и более. Слишком мощный вибратор в тонкой стенке вызовет расслоение, слишком слабый в массиве не проработает объём.

• Глубинные вибраторы — универсальны, применяются для фундаментов, стен, колонн; частота 9000–20000 колебаний в минуту.
• Поверхностные (площадочные) вибраторы и виброрейки — для плит перекрытий, полов, дорожных покрытий толщиной до 250 мм.
• Наружные (навесные) вибраторы — крепятся к опалубке для тонкостенных и сильно армированных элементов, куда булава не проходит.
• Вибростолы — для заводского изготовления сборных изделий и тротуарной плитки.

Правильная техника глубинного вибрирования

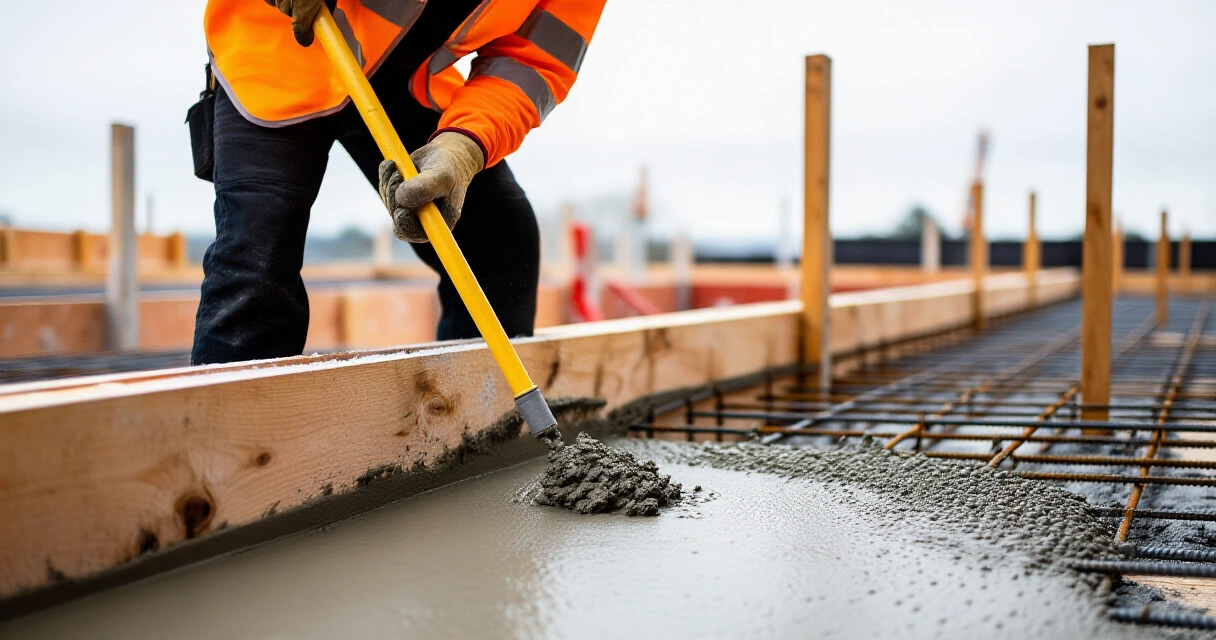

Булаву погружают в смесь вертикально и быстро, а извлекают медленно — со скоростью около 8 см в секунду, чтобы за наконечником успел сомкнуться след и не осталось воздушного канала. Погружение должно захватывать нижележащий слой бетона на 5–10 см: это обеспечивает монолитную связь между слоями и предотвращает образование холодных швов. Каждую точку прорабатывают до появления характерных признаков уплотнения.

Шаг перестановки булавы не должен превышать 1,5 радиуса её действия — обычно это 30–40 см для стандартных наконечников. Если ставить булаву реже, между зонами уплотнения останутся непровибрированные участки. Категорически нельзя перемещать смесь вибратором по горизонтали на большие расстояния — это вызывает расслоение, когда крупный заполнитель оседает, а цементное молоко всплывает.

Признаки достаточного уплотнения: прекращение оседания смеси и выхода крупных пузырьков воздуха, появление на поверхности тонкой плёнки цементного молока и ровный «глянец», изменение звука работы вибратора на более высокий и ровный тон. Среднее время проработки одной точки — от 5 до 15 секунд в зависимости от подвижности смеси; для жёстких смесей дольше, для литых — меньше.

Типичные ошибки и их последствия

Самая распространённая ошибка — перевибрирование, когда булаву держат в одной точке слишком долго. Избыточная вибрация разрушает структуру смеси: тяжёлый щебень оседает вниз, а вода и цементное молоко поднимаются вверх, образуя слабый, пылящий верхний слой и неоднородную прочность по высоте. На вертикальных поверхностях перевибрирование проявляется тёмными полосами и потёками.

Противоположная крайность — недовибрирование, дающее раковины, каверны и оголение арматуры. Ещё одна опасная ошибка — касание булавой арматуры и опалубки: вибрация нарушает сцепление уже схватывающегося бетона с арматурой в других зонах, а щитовую опалубку может расшатать и деформировать. Работать вибратором нужно в толще смеси, не опираясь на каркас.

Отдельная проблема — вибрирование смеси, которая уже начала схватываться (позднее уплотнение). После начала схватывания повторная вибрация разрушает образующиеся структурные связи и необратимо снижает прочность. Поэтому уплотнять каждый слой нужно сразу после укладки, до начала схватывания предыдущего.

Уплотнение в зависимости от типа конструкции

Технология уплотнения заметно меняется в зависимости от геометрии элемента. Колонны и высокие стены бетонируют слоями по 30–50 см, проваривая каждый слой отдельно и заглубляя булаву в предыдущий. Плиты перекрытий чаще уплотняют виброрейкой или площадочным вибратором, дополняя глубинным в зонах примыкания к колоннам и по контуру.

Для густоармированных узлов, где булава физически не проходит между стержнями, применяют навесные вибраторы на опалубке или булавы малого диаметра. Массивные фундаментные плиты требуют одновременной работы нескольких вибраторов, чтобы успеть проработать весь объём до схватывания. Важно согласовать производительность бетононасоса и число вибраторщиков, иначе смесь будет укладываться быстрее, чем её успевают уплотнять.

В таблице ниже приведены ориентировочные параметры для типовых конструкций. Значения носят справочный характер — окончательные принимают по проекту производства работ с учётом подвижности конкретной смеси.

Самоуплотняющийся бетон: когда вибрация не нужна

Самоуплотняющийся бетон (SCC, self-compacting concrete) — это высокоподвижная смесь с расплывом конуса 550–850 мм, которая заполняет опалубку и обтекает арматуру исключительно под собственным весом, без механического вибрирования. Такой бетон получают за счёт применения суперпластификаторов, повышенного содержания тонкодисперсных частиц и модификаторов вязкости, предотвращающих расслоение.

Применение SCC оправдано в конструкциях со сверхплотным армированием, сложной геометрией, при бетонировании закрытых форм и там, где шум и вибрация недопустимы. Он даёт идеально гладкую поверхность и снижает трудозатраты, но требует более строгого контроля состава и повышает стоимость смеси. Для рядовых монолитных работ традиционное вибрирование остаётся более экономичным решением.

Важно понимать: даже с обычной литой смесью высокой подвижности полностью отказываться от уплотнения нельзя — только сертифицированный SCC проектируется под безвибрационную укладку. Литые смеси марок П4–П5 всё равно нуждаются в лёгком контрольном проваривании, особенно у арматурных каркасов.

Контроль качества и техника безопасности

Качество уплотнения оценивают как визуально, так и инструментально. Внешний осмотр распалубленной конструкции выявляет раковины, каверны, оголение арматуры и расслоение. Более точную оценку даёт определение плотности и прочности неразрушающими методами — ультразвуковым или ударно-импульсным (склерометром), а в спорных случаях — выбуриванием кернов и их испытанием на сжатие.

Работа с вибраторами связана с рисками поражения электрическим током и вибрационной болезнью при длительном воздействии. Электрические вибраторы должны питаться через устройство защитного отключения, кабели — быть без повреждений изоляции, а корпус оборудования — заземлён. Оператору необходимо работать в диэлектрических перчатках и виброзащитных рукавицах, делая регламентированные перерывы.

• Проверяйте состояние кабеля и целостность булавы перед каждой сменой.
• Не включайте глубинный вибратор надолго вхолостую — без нагрузки смесью наконечник перегревается.
• Используйте УЗО и заземление для электрооборудования; для влажных условий предпочтительны низковольтные модели.
• Ограничивайте суммарное время воздействия вибрации на оператора согласно санитарным нормам.

Практические выводы

Вибрирование — операция, где качество определяется дисциплиной и техникой, а не только оборудованием. Правильно подобранная булава, выдержанный шаг перестановки, быстрое погружение и медленное извлечение, а также контроль по признакам уплотнения дают плотный, прочный и долговечный бетон. Ошибки на этом этапе исправить после твердения практически невозможно — только вырубкой и ремонтом дефектных зон.

Планируя бетонирование, заранее рассчитывайте число вибраторов исходя из темпа укладки, предусматривайте резервный инструмент и обучайте персонал технике проработки слоёв. Совместно с грамотно собранной, жёсткой и герметичной опалубкой качественное уплотнение обеспечивает конструкцию без раковин и с полной проектной прочностью, что напрямую снижает затраты на последующий ремонт.

Источники

• Американский институт бетона (American Concrete Institute, ACI) — руководство ACI 309 по уплотнению бетона.
• Портландцементная ассоциация (Portland Cement Association, PCA) — «Design and Control of Concrete Mixtures».
• Европейский комитет по стандартизации (CEN) — стандарты серии EN 206 «Бетон. Требования, характеристики, производство и соответствие».
