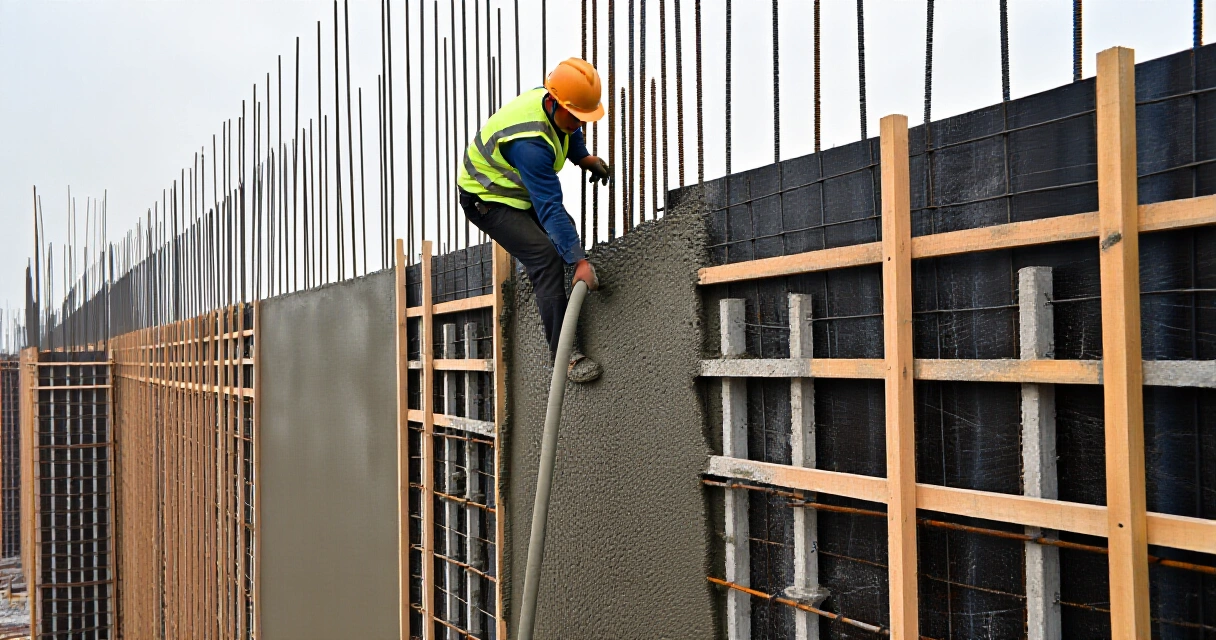

Давление бетонной смеси на опалубку: как рассчитать нагрузку и выбрать скорость бетонирования

Боковое давление свежеуложенной бетонной смеси — один из главных факторов, который определяет прочность и безопасность любой вертикальной опалубки. Недооценка этой нагрузки приводит к раскрытию щитов, вытеканию цементного молока, деформации стены и в тяжёлых случаях — к обрушению конструкции прямо во время заливки. В этом материале разберём физику процесса, приведём расчётные формулы, таблицы допустимых скоростей бетонирования и практические приёмы, которые помогают удержать давление в безопасных пределах.

Почему свежий бетон давит на опалубку как жидкость

Пока смесь не схватилась, она ведёт себя как тяжёлая вязкая жидкость и создаёт гидростатическое давление, которое растёт с глубиной. При плотности тяжёлого бетона около 2400–2500 кг/м³ каждый метр высоты добавляет примерно 24–25 кПа к нагрузке в нижней зоне щита. Именно поэтому нижние ярусы стеновой опалубки и низ колонн всегда работают в самых тяжёлых условиях.

Однако бетон не остаётся жидким бесконечно. По мере начала схватывания смесь набирает внутреннее трение и частично «зависает» на арматуре и стенках, поэтому реальное давление почти всегда ниже чисто гидростатического. Ключевую роль здесь играет время: чем быстрее мы поднимаем уровень бетона, тем большая высота остаётся «жидкой» одновременно, и тем выше пиковая нагрузка.

Из этого следует главный практический вывод: боковое давление регулируется в первую очередь скоростью укладки. Управляя темпом заливки и высотой захватки, инженер напрямую управляет нагрузкой на щиты, замки и стяжные тяжи, не меняя саму опалубку.

Факторы, которые определяют величину давления

На итоговое давление влияет целый набор параметров, и игнорирование любого из них смещает расчёт в опасную сторону. Скорость бетонирования (подъём уровня в метрах в час), температура смеси, подвижность (осадка конуса или класс по расплыву), метод уплотнения и наличие пластификаторов — всё это меняет результат в разы. Литые самоуплотняющиеся смеси, например, почти всегда рассчитывают на полное гидростатическое давление, потому что внутреннее трение у них минимально.

Температура работает в обратную сторону: чем холоднее смесь, тем медленнее она схватывается и тем дольше остаётся «жидкой», а значит, давление растёт. При зимнем бетонировании этот эффект необходимо учитывать отдельно, увязывая его с прогревом и выдержкой. Вибрирование глубинным вибратором на всю высоту слоя также повышает давление, поскольку временно разжижает смесь.

• Скорость подъёма уровня — главный управляемый параметр, м/ч.
• Температура бетонной смеси — ниже температура, выше давление.
• Подвижность и класс смеси — литые и СУБ дают максимум нагрузки.
• Химические добавки — замедлители удлиняют «жидкую» фазу.
• Глубина и способ вибрации — повторное глубокое уплотнение увеличивает распор.
• Плотность бетона — тяжёлые и особотяжёлые смеси давят сильнее.

Расчётная формула бокового давления

В инженерной практике максимальное боковое давление обычно ограничивают гидростатическим значением P = γ · H, где γ — удельный вес бетона (около 25 кН/м³), а H — высота столба смеси в метрах. Это верхняя, самая консервативная оценка, которую используют для колонн небольшой высоты и для самоуплотняющихся смесей.

Для стен, заливаемых с ограниченной скоростью, применяют редуцированные модели (например, подход CIRIA Report 108 и рекомендации DIN 18218), где вместо полной высоты в расчёт входит «активная» высота, зависящая от скорости подъёма и времени схватывания. Практический ориентир такой: активная высота ≈ скорость подъёма (м/ч), умноженная на время сохранения подвижности смеси (ч). Умножив её на удельный вес, получаем расчётное давление, но не выше гидростатического предела.

Полученное значение обязательно закладывают в подбор шага стяжных тяжей, сечения ригелей и допустимой нагрузки на замки. Всегда добавляют коэффициент запаса и проверяют, что несущая способность каждого элемента комплекта опалубки перекрывает пиковую нагрузку нижнего яруса.

Ориентировочные значения давления и скорости

Ниже — упрощённая таблица, показывающая, как расчётное боковое давление в нижней зоне зависит от скорости бетонирования при типовой смеси и температуре около +15 °C. Это ориентир для предварительной оценки, а не замена проектного расчёта под конкретную опалубочную систему.

Из таблицы видно, что снижение скорости с 5 до 2 метров в час уменьшает нагрузку почти вдвое. Это самый дешёвый способ вписаться в паспортную несущую способность щитов, не докупая усиленные ригели и не сокращая шаг стяжек.

Как скорость заливки управляет нагрузкой

Практический смысл всех расчётов сводится к назначению безопасного темпа бетонирования для каждой захватки. Если по проекту опалубка выдерживает 50 кПа, а смесь литая, инженер разбивает стену по высоте на слои и выдерживает технологические паузы, чтобы нижние слои успевали набрать начальную жёсткость до укладки верхних. Так «жидкой» одновременно остаётся только ограниченная высота столба.

Второй рычаг — температура и добавки. Летом смесь схватывается быстрее, и допустимую скорость можно немного повысить; зимой, наоборот, темп снижают и учитывают удлинение «жидкой» фазы. Замедлители схватывания, которые иногда добавляют для удобства укладки, коварны именно тем, что незаметно поднимают пиковое давление, сохраняя подвижность дольше расчётного времени.

Наконец, важно синхронизировать подачу бетононасоса с бригадой. Рваный ритм, когда после долгой паузы стену быстро добивают доверху, создаёт локальные перегрузки в тех местах, где нижний бетон уже схватился, а верхний идёт сплошным потоком. Ровный, спланированный темп безопаснее любых импровизаций на площадке.

Признаки перегрузки опалубки на площадке

Даже при аккуратном расчёте бригада должна уметь читать поведение конструкции во время заливки. Первые тревожные сигналы — обильное вытекание цементного молока по стыкам щитов, «пузырение» и подтёки в нижней зоне, а также заметное искривление вертикали по натянутому шнуру или уровню. Всё это говорит о том, что давление приближается к пределу или превысило его.

Более опасные признаки — характерный металлический скрип и щелчки замков, прогиб ригелей, вырывание анкеров стяжных тяжей из тела бетона и расширение зазоров между щитами. При появлении таких симптомов заливку немедленно приостанавливают, разгружают верхнюю зону и усиливают проблемный участок дополнительными тяжами или подкосами, прежде чем продолжать.

• Течь цементного молока и раствора по стыкам — снизить скорость.
• Отклонение стены от вертикали — остановить подачу, проверить тяжи.
• Скрип, щелчки и деформация замков — экстренная пауза и усиление.
• Выпор анкеров и раскрытие щитов — эвакуация зоны, разбор причины.

Практические меры для снижения распора

Управлять давлением можно ещё на этапе планирования, не дожидаясь проблем. Базовый набор мер включает послойную заливку с технологическими паузами, ограничение высоты свободного сброса смеси и аккуратное вибрирование без переуплотнения нижних слоёв. Каждая из этих мер по отдельности снижает пиковую нагрузку, а вместе они дают ощутимый запас безопасности.

Не менее важна дисциплина монтажа: затяжка всех стяжных тяжей проектным усилием, установка полного количества замков и клиньев, контроль опирания подкосов и раскосов. Одна пропущенная стяжка в нижнем ряду концентрирует нагрузку на соседние узлы и часто становится точкой начала аварии. Перед заливкой опалубку принимают по чек-листу, а во время бетонирования назначают ответственного наблюдателя.

Отдельно стоит помнить об обслуживании комплекта. Изношенные замки, погнутые ригели, поврежденная фанера и просевшая смазка снижают паспортную несущую способность и герметичность. Регулярная очистка, ремонт и правильная опалубочная смазка не только продлевают срок службы системы, но и напрямую влияют на её способность держать расчётное давление.

Итоги: культура безопасного бетонирования

Боковое давление бетона — это не абстрактная величина из справочника, а реальная сила, которую бригада ощущает каждый раз при заливке высокой стены или колонны. Понимание того, как скорость, температура и состав смеси превращаются в нагрузку на щиты, позволяет заранее назначить безопасный темп и подобрать опалубку под задачу, а не наоборот.

Грамотный подход строится на трёх опорах: предварительном расчёте давления, обоснованном ограничении скорости бетонирования и постоянном контроле поведения конструкции на площадке. Такая связка защищает от аварий, экономит бетон и время на переделках и обеспечивает ровную, качественную поверхность стены без раковин и наплывов.

Источники

• CIRIA (Construction Industry Research and Information Association), Report 108 «Concrete pressure on formwork».
• Немецкий институт стандартизации DIN, стандарт DIN 18218 «Frischbetondruck auf lotrechte Schalungen» (давление свежего бетона на вертикальную опалубку).
• American Concrete Institute (ACI), руководство ACI 347 «Guide to Formwork for Concrete».
